Когда конструктивно с пересадкой всё ясно, можно подумать о её графическом дизайне: цвете и форме. Рассмотрим способы соединения кружков.

Простейший вариант придумал на своей схеме Генри Бек. Если все кружки касаются друг друга, достаточно вырезать белые «коридорчики»:

Это работает как с чёрными кружками, так и с кружками разного цвета:

Но расположить все кружки так, чтобы каждый касался каждого, удаётся не всегда, и коридорчики приходится удлинять:

Если кружки разного цвета, возникает вопрос, как красить обводку самого коридорчика:

Градиент кажется самым справедливым вариантом, ведь это действительно переход между линиями.

К сожалению, между некоторыми цветами градиенты выглядят грязно:

Можно попытаться решать проблему добавлением промежуточной точки посередине со сдвинутым куда-нибудь цветом:

Но это компромиссное решение: чем приятнее подбираешь цвет, тем больше бросается в глаза, что он тут вставлен искусственно.

Более изящное решение — использовать градиент в другой цветовой модели. Lch выглядит экстравагантно:

А вот Lab даёт отличный результат:

К сожалению, мне неизвестен способ делать такие градиенты в Иллюстраторе. Приглашаю уважаемых советчиков поделиться секретами. Мне пришлось использовать программу Дэвида Джонстоуна.

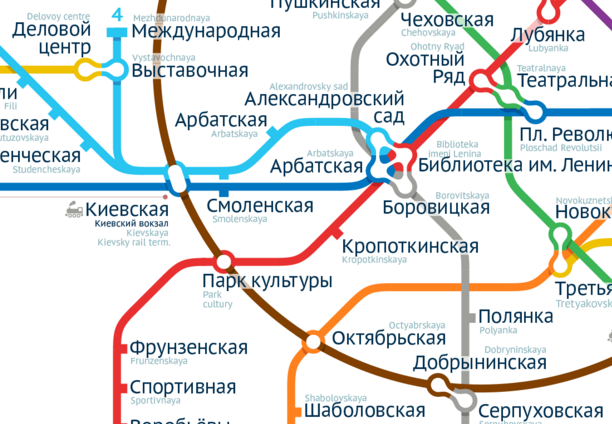

Стоит вспомнить, что роль этого градиента — быть фоном для коридорчика. На моей третьей схеме московского метро узел Библиотеки имени Ленина выглядел так:

Артём Горбунов обратил моё внимание на то, что градиент между тёмно-синим и красным тут не нужен и предложил от него избавиться:

Во всех этих вариантах соотношение между толщинами кружков, коридорчика и его обводки может быть разным:
