Это динамическая сеть связей публикаций между институтами мира. Размер кружков представляет количество научных публикаций, а ширина соединительных линий между двумя институтами — совместно опубликованные работы.

Я считаю, что сравнивать информацию о нескольких институтах будет довольно сложно, но именно в таком представлении её хочется изучать. Подскажите, информативна ли эта схема или всё-таки стоит выбрать другой вид отображения данных?

Видео и подробная информация на сайте «Max Planck Research Network».

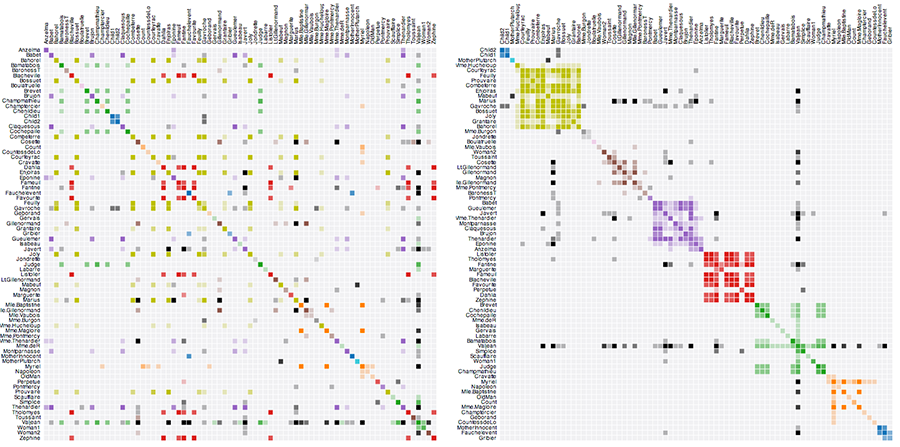

Визуализировать связи чрезвычайно интересно. Простейший способ отобразить взаимоотношения между объектами — показать их в матрице смежности, как на диаграмме встреч персонажей «Отверженных» Виктора Гюго:

С помощью математических алгоритмов значения по осям сортируются и выстраиваются в осмысленные группы. В таблице формируются кластеры: чем крепче связь, тем ближе друг к другу оказываются объекты.

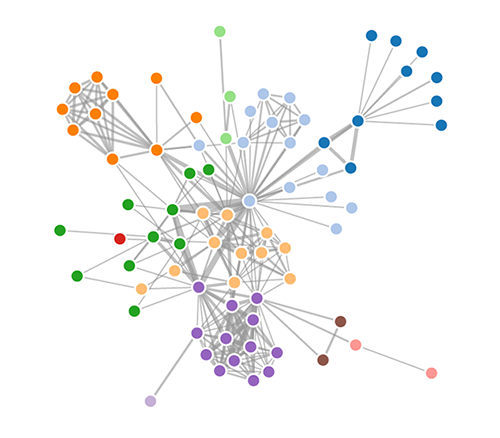

Используя метафоры «силы притяжения» или «упругой струны», можно построить физичную пространственную картину. Связанные объекты «притягиваются» с разной силой, аутсайдеры остаются на периферии. Простейший граф на примере «Отверженных»:

Тот же принцип лежит в основе более изысканной и утончённой визуализации научных парадигм:

«Все парадигмы отталкивают друг друга, но похожие удерживаются поблизости резиновыми“ связями, таким образом, форма диаграммы полностью определяется данными», — сказано в авторском описании.

Предположу, что и научная сеть Планковских институтов построена аналогично. На мой взгляд, это самый разумный подход к визуализации произвольных связей.

На закуску социальный граф деятелей Баухауза:

и карта международного научного сотрудничества:

Призываю советчиков делиться в комментариях визуализациями связности, научной и не только.


Поделиться
Отправить

Комментарии

Алексей Новичков
8 августа 2013

«Я считаю, что сравнивать информацию о нескольких институтах будет довольно сложно, но именно в таком представлении её хочется изучать.» — верный комментарий. Иногда игровая форма подачи позволяет лучше запомнить содержание, засчёт реальной или иллюзорной возможности свободно и нелинейно осваивать контент. Небольшое усложнение только подстёгивает пытливую аудиторию, стимулирует изучение и отсеивает незаинтересованных зрителей. Это один из лучших примеров использования процессинга.

Вот еще несколько примеров нетворк диаграмм в копилку.
OrgOrgChart (Organic Organization Chart): http://youtu.be/mkJ-Uy5dt5g
The Chart of Collegiate Sports Teams: http://popchartlab.com/products/the-chart-of-collegiate-sports-teams

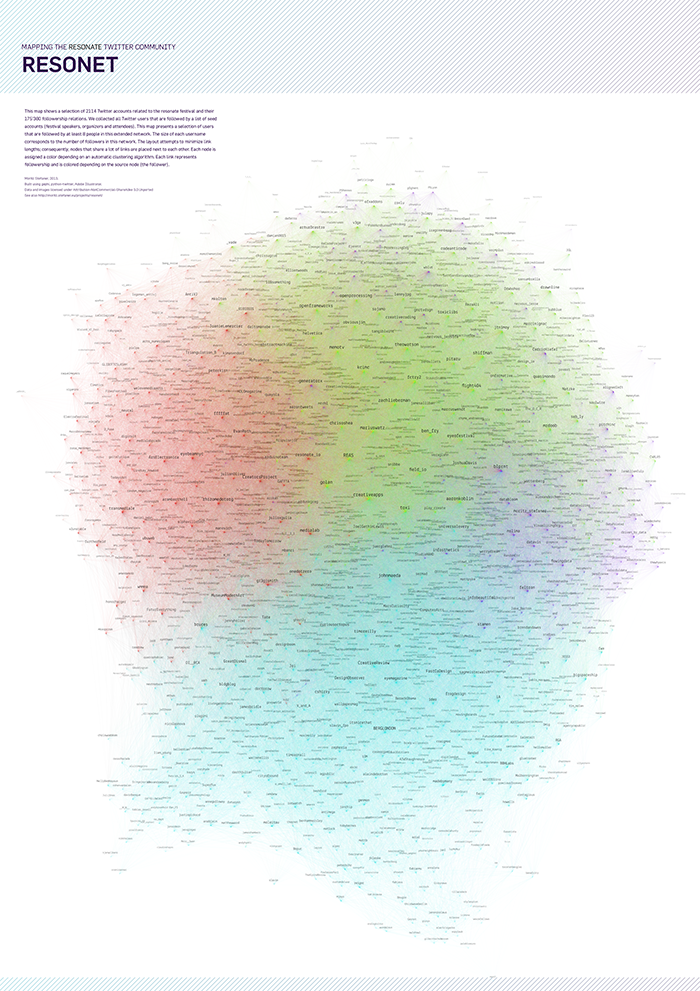

Resonet: http://moritz.stefaner.eu/projects/resonet/img/resonet-M.png
