Аркон Елизаров
21 сентября 2011

Уважаемые советчики, этот вопрос тревожит меня уже не первый год!

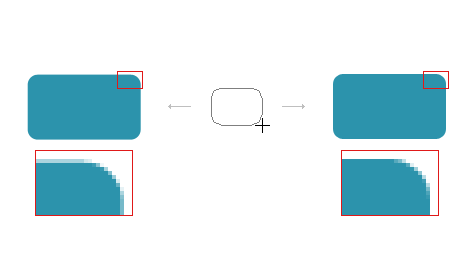

Проблема такова: выбрав в Фотошопе инструмент для рисования прямоугольников с закруглёнными краями и нанеся на холст необходимую фигуру, я могу получить два совершенно разных результата (на рисунке). Вариант первый: некрасивый и «мыльный» прямоугольник с неровными, полупрозрачными рёбрами. Вариант второй: прямоугольник с нормальными, красивыми и ровными рёбрами, который и нужен мне в ста процентах случаев.

    Способов решения проблемы у меня два:
  1. Нажать ⌘T и потихоньку двигать фигуру до тех пор, пока два смежных ребра не станут ровными, удалить мыльные части и сделать прямоугольник из одного уголка путём копирования и объединения слоев.
  2. Создать новый документ и нарисовать в нём нужный прямоугольник (в этом случае, почему-то, края всегда получаются ровными), а потом скопировать его в соседний документ.

За четыре с небольшим года мне так и не удалось постичь секрет рисования нормального закруглённого прямоугольника без выполнения этих трудоёмких действий. Если вы поделитесь со мной этим умением — буду очень благодарен.

    У меня тоже два способа:
  1. Рисовать векторные объекты в 100%-м зуме (в этом случае они всегда попадают в пиксели).
  2. На время рисования векторных объектов включать сетку (⌘'). Естественно, предполагается что режим выравнивания по сетке всегда включён (View → Snap и View → Snap To → Grid), а сетка настроена ежепиксельная.

Кажется, мои чуть попроще :-)

Ну и не забывайте, что в режиме Transform (⌘T) вы всегда можете вручную вводить координаты и размеры всего в верхней панели. При необходимости, там можно убрать дробные пиксели, и всё встанет куда нужно.
Интерфейс и информация — дисциплина Школы дизайнеров. Набор открыт. Чем раньше поступите, тем ниже стоимость и выше шанс на бесплатное место.


Поделиться
Отправить

Комментарии
Денис Талала
21 сентября 2011

Это происходит из-за того, что устройство ввода (мышь или графический планшет) попадает не на целые пиксели, а на субпиксели. У некоторых графических планшетов, если их разрешение выше, чем разрешение экрана, даже при 100%-м зуме курсор может позиционироваться на субпиксели, хоть пользователь этого и не может видеть. У большинства мышек, в свою очередь, в 100%-м зуме курсор всегда указывает на точный пиксель.

Если вам нужно нарисовать геометрическую фигуру в Фотошопе с ровными краями, рисуйте мышкой и в масштабе 1:1.
Андрей Бушмакин
21 сентября 2011

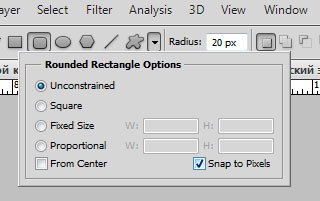

Есть ещё один способ, без использования сетки. После выбора Rounded Rectangle Tool на панели сверху, справа от Custom Shape Tool есть выпадающий список, в котором отмечаем чекбокс Snap to pixels:
Илья Муравьёв
21 сентября 2011

Включение чекбокса Snap to pixels вообще стоит добавить в список первых вещей, которые настраиваются при первом запуске Фотошопа, наряду с выбором привычного цвета направляющих, количеством записей в истории документа и единицами измерений — они сохраняются навсегда (ну, до первого сбоя).

Векторные формы куда удобнее редактировать белой стрелочкой при большом масштабе, если что-то случайно съехало.

21 сентября 2011

Огромное спасибо всем уважаемых советчикам, показавшим этот же скриншот в своём комментарии! Таких комментариев пришло около 50. Кажется, это рекорд советов по количеству комментариев, в которых говорится одно и то же :-) Ну и мой рекорд по незнанию Фотошопа.
Сергей Ильин
21 сентября 2011

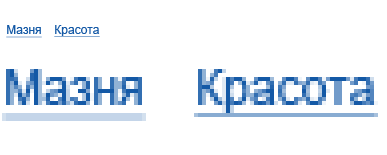

Иногда ещё не попадает подчёркивание у текста — в таком случаю двигаю с ⌘T при большом зуме. Для случая с текстом Snap to pixels не нашёл, хотя галка, конечно, гениальная.
Дмитрий Кравчик
21 сентября 2011

Я рисую векторные фигуры по направляющим (guides), которые предварительно расставляю с зажатым шифтом (это заставляет их точно позиционироваться по делениям линеек, которые, в свою очередь, конечно же, должны быть настроены на пиксели).
Олег Подчашинский
22 сентября 2011

Мне чаще приходится сталкиваться с готовыми формами, чем рисовать их самому. Поэтому, если нужно поправить один из поплывших краёв, поступаю просто: с помощью Direct Selection Tool (A) выделяю нужные узлы и стрелками двигаю до получения нужного результата. Особенно помогает в сложных формах, где одним Ctrl+T не отделаться.
Катя Слоненко
23 сентября 2011

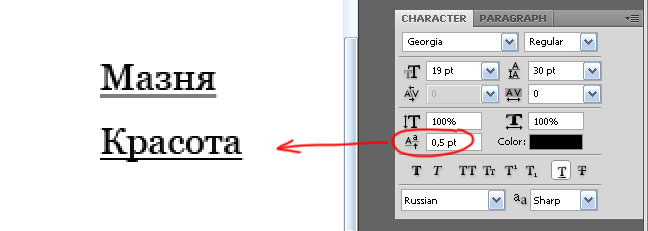

Для того, чтобы текст всегда красиво подчёркивался, нужно вот это значение подкрутить:
Дмитрий Кубышкин
25 сентября 2011

В блоге компании «Бджанго» есть отличная статья про различные способы создания закруглённых углов в Фотошопе с примерами результата:
http://bjango.com/articles/roundrect/
