Бэла Алексеева
19 февраля 2018
Советы почтой каждую неделю
Пожалуйста, получите наше письмо, чтобы подтвердить свой адрес:
Вы подписаны на «Советы за неделю»:

Есть задача отобразить в индикаторе/диаграмме «больше 100%».

Если конкретнее, у шахтеров есть план на смену (в ковшах и в тоннах, еще можно показывать дополнительно в процентах, но пока ведутся споры). Зарплата зависит от выполнения плана. Ему важно видеть, что он успевает его выполнять, на бортовом мониторе. В шахте темно, машину трясет постоянно. Надо, чтобы не лупило в глаза, но и было видно (плохо, если много мелких деталей)

Еще надо, чтобы было легко понятно, сама информация.

Невозможно перевыполнить план на 200%, но могут изначально вбить неверные данные, поэтому надо предусмотреть такое. Поэтому вариант с полосой отпал. Вариант когда есть просто цветовое деление (меньше плана — красный / больше или равно — зелёный) тоже недостаточный.

И чаще всего будет небольшая разница между планом и фактом, т. е. значения будут совсем рядом, либо вообще совпадать. Но надо, чтобы читалось.

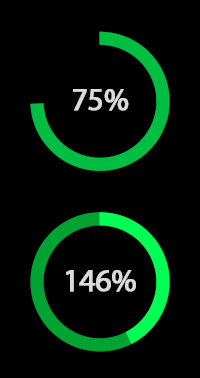

Пока самый понятный для всех, кому показывала, оказался верхний. На одной диаграмме показать и количество ковшей, и тонны, и текущие и общие планы, и факты, у меня не получилось совсем. Каша.

Если обобщать задачу, то просто, как изобразить больше 100%, чтобы все легко поняли.


Бэла!

Я не представляю, как изобразить 120% на круговой диаграмме, но не вижу никаких проблем с линейной шкалой:


Когда план перевыполнен, цвет шкалы можно поменять целиком. Тогда небольшие колебания вокруг порогового значения не будут проблемой:


В начале работы нет смысла красить шкалу в агрессивные цвета. А вот при приближении к плану можно подбодрить ярко-жёлтым:


Налёт винтажности не повредит :-)

Вариант на белом фоне, конечно, должен быть лёгким:



Поделиться
Отправить

Комментарии

Миша Вырцев
19 февраля 2018

В блоге у Бирмана проскакивала статья Михаила Озорнина с интересным методом: http://mikeozornin.ru/blog/all/time-series-scale/

Можно взять на вооружение данный приём. Решение, правда, очень контекстуальное и будет работать, если пирогов на странице много.

Илья Кулешов
19 февраля 2018

Решал похожую проблему, только планов несколько и есть прогноз.

Андрей Щербатых
19 февраля 2018

Вероятно, незачем отображать на шкале точное значение, достаточно пороговых. То есть сделать как индикатор заряда/сети на мобилке — кирпичами. При этом на важных значениях менять цвет. Например, всего 6 значений (5=100%, шестое >100%). Тогда 1—3 значения серые, 4 — оранжевое, 5 — зелёное, 6 — какое-нибудь фиолетовое там или салатовое.

И рядом точное крупное числовое значение типа 56%. Если план всегда разный, то можно писать что-то типа 20/40. Тут важно, чтобы деления на шкале не были привязаны к числу плана, то есть шаг шкалы всегда 20%, а в числах хоть 5 хоть 1000 будет написано.

Если есть возможность — нужно сделать именно вертикальную шкалу (то есть по площади шкала должна занимать существенную часть экрана), такая шкала легко считывается в условиях тряски. А цвет приглушить, чтобы в глаза не било.


20 февраля 2018

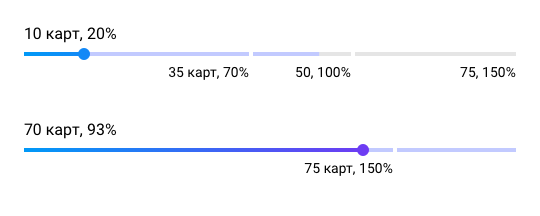

Если перевыполнение заметно варьируется, приходится изменять правую границу диапазона. Выходит или сложно или непонятно — шкала меняется. Кажется, в таком случае лучше избавиться от индикатора:

Бэла Алексеева
21 февраля 2018

Спасибо большое!

Просто с перевыполнением всё читаемо. А как можно добавить на эту же полосу текущий план?

Планы у шахтеров очень жёсткие, они носятся там как зайцы между погрузкой-разгрузкой. И им важно в каждый момент времени видеть, не отстаёт ли он от текущего плана. Общий план на смену тоже важно видеть.

Но смысл в том, чтобы он бросил беглый взгляд на панель и приметил, ага, всё зелененькое, всё по плану, все хорошо. А если отстаю от плана, то красненькое (плохо, не получу зарплату, надо ускоряться).

Ещё дело в том, что маршруты разные по длине, порода разная (твёрже-мягче), поэтому один ковш он может сделать за 10 минут, другой за 30, т. е. он сам на глаз не в состоянии рассчитать (типа полдня прошло, половина полосы закрашено, ура, я успеваю), текущий план не равномерный, поэтому важно показывать и текущий тоже.

На панели очень большое количество разнообразнейшей информации, и самое важное деление просто на хорошо/плохо (тут у меня просто проблема с выбором оттека зеленого и красного, и их сочетания, чтобы не бесило, но однозначно вопринималось как "все по плану"/"есть проблемы")

Еще раз спасибо! Впервые здесь, не ожидала, что могу получить реальную помощь. Критику еще можно где-то получить, а вот помощь… Спасибо! В каком-то смысле Вы тратите время не только на рекламу себя, но и реально сделать рабочие будни шахтеров чуть менее нервными.

Миша Вырцев, спасибо большое за ссылку! Действительно в контексте это читалось бы. Но в моем случае, увы. Это был первый мною предложенный вариант, и его отмели, продолжение индикации во внешнем концентрическом круге сочли более читаемым.

Олег Французов
24 февраля 2018

Если основной сценарий — показывать значения от 0% до 200%, и наибольший интерес представляют значения около 100%, то можно вдохновиться тем решением, которое применяется в приложении Activity на Apple Watch.

Это решение там используется для отслеживания процесса достижения цели по сожжённым калориям или минутам активности. 100% — цель, но и после её достижения хочется следить за дальнейшим перевыполнением плана.

Круговая шкала представляет собой кольцо, след от «пера». Как только достигнуты 100% — кольцо замыкается, и состояние «план выполнен» легко считывается. Но дальше второй виток кольца накладывается на первый, и хорошо видно, 120% сейчас или 180%.

Но отличить 150% от 250% или от 350% по виду кольца не получится.
