Маша М.
26 декабря 2013

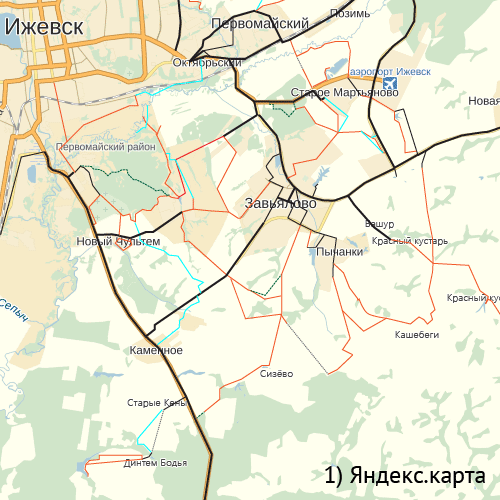

Пытаюсь подвести итоги велосезона. Нарисовала карту дорог, по которым ездили в этом сезоне. Прикрепляю её фрагмент в 100% масштабе, это примерно 1/9 часть карты. По ней видно, например, что мы изъездили окрестности Завьялова вдоль и поперёк, но почти не ездили западнее Сарапульского тракта.

    На карте хочется показать много всего:
  • типы дорожного покрытия (асфальт, битый асфальт, лесная дорога, поле, песок, гравий) — допустим, я это сделала цветом и штриховкой,
  • сколько раз проезжали за сезон по дороге — допустим, сделаю толщиной линий,
  • дороги, по которым в этом сезоне катались впервые — допустим, можно отметить на отдельной картинке,
  • сколько раз были в том или ином населённом пункте, пруде и т. п. — можно сделать отдельной картинкой от дорог, в меньшем масштабе,
  • насколько просматривается горизонт — можно сделать, как в старых компьютерных стратегиях: непросматриваемые места затемнить.
    Но есть проблема. Это Яндекc.Карта:
  • дороги поверх Яндекс.Карты плохо видны,
  • попыталась карту сделать бледнее — мне кажется, стало ещё хуже,
  • на чёрно-белой карте теряется рельеф,
  • убрать карту — весь рельеф потеряется.

Рисовать что-то вместо неё — это слишком много времени.

Подскажите, что можно сделать с Яндекс.Картой такого, чтобы на ней в первую очередь были видны велосипедные дороги, а потом уже рельеф? Или всё-таки её перерисовывать?



Главное в ваших данных — это маршруты и плотность поездок. Сейчас из-за разной толщины, формы и цвета линий они не читаются как единый слой, их сложно отделить от карты, рассмотреть и сравнить. Давайте покажем маршруты одним цветом, а покрытие закодируем шриховками (проведите мышью для сравнения):

Вместо Яндекс.Карты я использовала Мэпбокс, где вид карты настраивается: можно забледнить фон и сделать леса и водоёмы более контрастными. Ключевые населённые пункты я подписала в отдельном слое, размером показала частоту посещения.

Добавим на карту фактоиды, выделим самую длинную покатушку, подпишем топонимы и ориентиры, отметим запомнившиеся подъёмы, покажем иконками места отдыха: пляжи, кафе, грибные поляны; и цифрами — сколько раз там побывали.

Сперва покажите главную информацию и добейтесь её читаемости, после этого добавляйте детали. Нарисуйте (или представьте) карты нескольких сезонов, чем они отличаются? Сохраните на картах самые важные и интересные воспоминания.

О чём вы расскажете внукам, когда решите вспомнить веломолодость?

P. S.
Это был совет о визуализации данных. Хотите узнать всё о таблицах, графиках, диаграммах, картах, схемах, спектрах, инфографике и инфограммах? Присылайте вопросы.

Поделиться
Отправить

Комментарии

Александр Ким
26 декабря 2013

В картах «Опенстрит» можно экспортировать в вектор через ПДФ, что удобно для редактирования: http://www.openstreetmap.org/

Александр Качкаев
30 декабря 2013

Кроме Мапбокса настройщик стиля ОпенСтритМапа есть у Клаудмейда: http://maps.cloudmade.com/. Там в панельке над картой запрятана кнопочка «Edit Map Style», плюс есть сотни готовых стилей. Возможностей всё настроить больше, зато нельзя прям на сайте подмешать свои данные или спутниковые снимки.

Следует не забывать указывать источник слоя с картой, если он фигурирует в визуализации. Данные ОпенСтритМапа распространяются под лицензией ОДБЛ (http://www.openstreetmap.org/copyright) — копировать их разрешается бесплатно, но при условии упоминания сайта http://www.openstreetmap.org/. Крутость ОпенСтритМапа в том, что можно дорисовать прям у них все недостающие объекты, а потом как угодно визуализировать (это прям такая Википедия для карт). В таком случае результат вашего вклада смогут увидеть и посетители кучи других сайтов, и владельцы автонавигаторов, и много кто ещё.

При создании карт с помощью сайтов типа Мапбокса не лишним будет ознакомиться с правилами их использования. Даже если под капотом у них бесплатный ОпенСтритМап, авторские права на рендеры принадлежат владельцам сервисов (ОДБЛ это не запрещает). То есть, например, вам могут каким-либо образом ограничить коммерческое распространение картинки или потребовать добавление ссылки на их сайт рядом с картой. Лучше обо всём узнать заранее, чем спохватиться уже после распечатывания 10 000 экземпляров какой-нибудь брошюрки.

К сожалению, копировать куски карт Яндекса или Гугла и вставлять куда-либо не через их АПИ вообще нельзя, даже при упоминании источника. Это нарушает условия использования:
http://legal.yandex.ru/maps_termsofuse/ (пункт 2.2),
http://www.google.com/intl/ru_ru/help/terms_maps.html (пункт 2).

Если вдруг в вашей местности на ОпенСтритМапе пока что всё очень плохо, а дорисовывать лень, есть вариант в качестве подложки использовать 2ГИС. Хоть эта карта и коммерческая, лицензионное соглашение у неё погуманнее, чем у Яндекса и Гугла: http://help.2gis.ru/licensing-agreement/ (см. пункт 4.7). Настроить стиль этой карты можно разве что в Фотошопе.
