Для практики решил преобразовать интерфейс сайта

Павел Рябов
28 июня 2011

Здравствуйте!

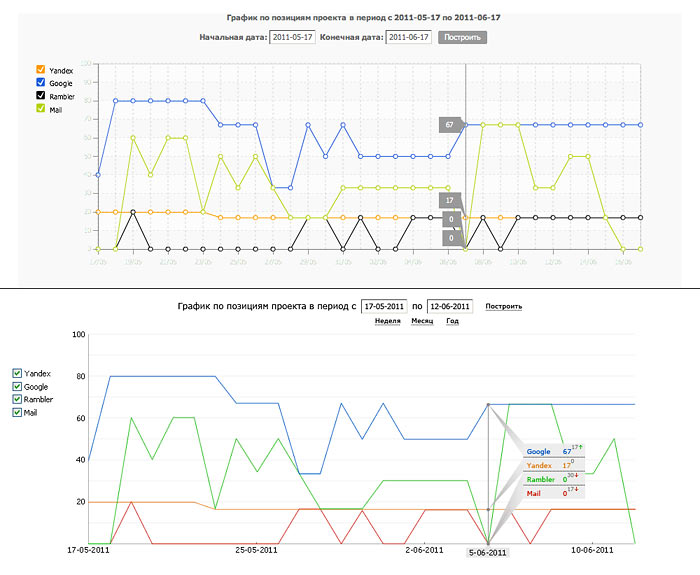

Для практики решил преобразовать интерфейс сайта. В том разделе сайта, что меня интересует, отображается график сравнительной характеристики по позициям, и меня в первую очередь интересует сравнение всех данных по всем поисковым системам. Поэтому, опираясь на эти задачи, я преобразовал интерфейс таким образом, как показано на рисунке.

Скажите, какие есть недочёты и что можно было бы сделать по-другому, а что сделано неправильно.

В процессе разработки было много вариантов, от которых я по той или иной причине отказался. Но, возможно, в некоторых вариантах и там были светлые мысли :)

Илья
Бирман

Павел!

Вы правильно начали убирать всё лишнее, но слишком рано остановились. Легенды, сетки и прочий мусор — стоит выкинуть. А вот конкретные значения лучше подписать (правда, я не понял, как кто-то может быть на нулевой позиции). Сетку дат тоже логично было бы изменить со странной восьмидневной на понятную недельную:

График .

Твитнуть

Отправить

Поскольку речь идёт не о количестве, а о позиции, график стоит перевернуть. Первая позиция должна быть выше остальных по оси ординат.

Также есть соображение сделать ось ординат логарифмической. Разница между 71-м и 81-м местом на деле стремится к нулю, разница между 1-м и 11-м — огромна. На графике с равномерной осью эти промежутки одинаковы.

Да, и цвета поисковиков стоит сделать интуитивно узнаваемыми. Яндекс красным, Мейл тёмно-синим, Рамблер голубым, Гугл зелёным пускай будет. Тогда и подписать их можно будет один раз, и так понятно более-менее будет.

Николай Товеровский

28 июня 2011

Павел, это же гистограммы у вас, надо как Артём рассказывал (http://www.artgorbunov.ru/bb/information/pseudo/), а чтобы видеть линии можно добавить тонкие вертикальные палочки:

Павел Рябов
28 июня 2011

Основная фишка этого графика (для оптимизаторов и веб-мастеров) — это получение точных данных для сравнения. А соответственно, наличие ползунка, который был в начальном и в моём конечном варианте — обязательно.

Проблема у меня была именно с ползунком, потому что не мог придумать как лучше отображать позиции в выбранный день.

Глеб Ревков
28 июня 2011

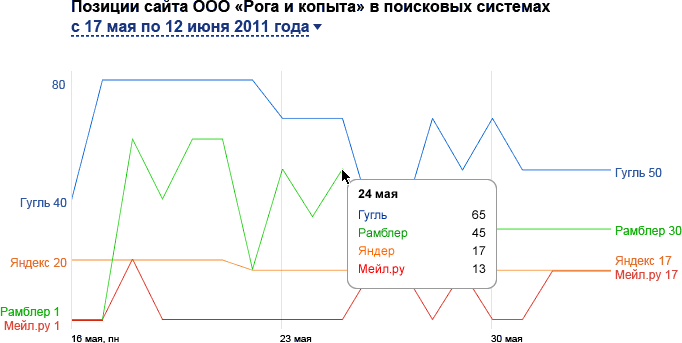

Павел, а если вот так?

Николай Новик
3 июля 2011

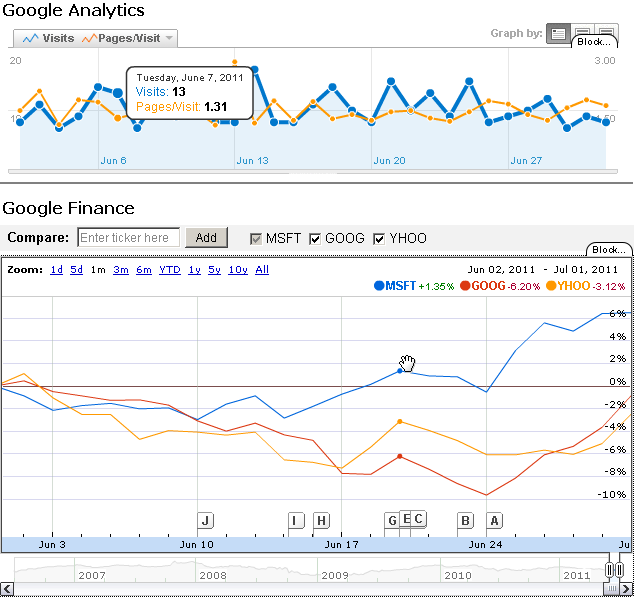

Павел, посмотрите как аналогичные графики сделаны у посещаемых сайтов — например мне нравится, как работают графики на Гугль Файнанс.

Александр Голюк
17 мая 2013

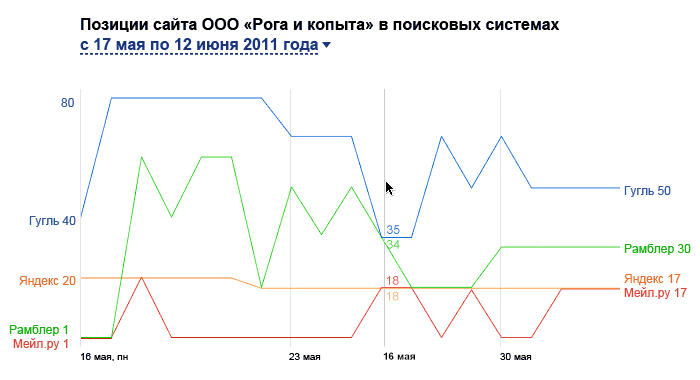

Если развить идею с ползунком для точных данных, то выходит как-то так:
