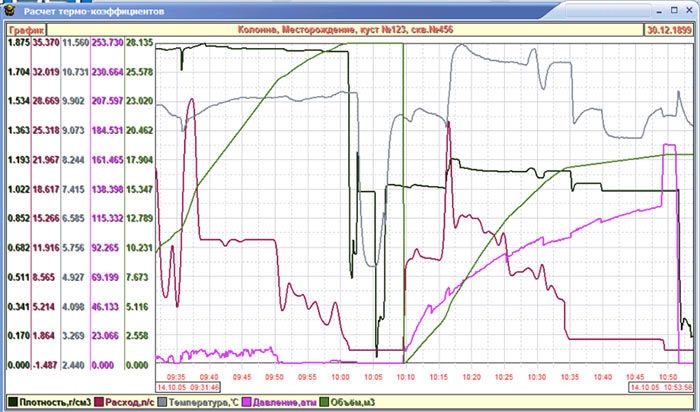

График отражает процесс заливки нефтескважины. Строится в реальном времени (также после окончания работы вставляется отчёт о заливке).

Параметр «объём» считается на основании параметра «расход». Это график одной линии заливки (с одной трубы). Может быть 2 линии заливки. Как можно улучшить вывод при одновременном работе двух линий (т. е. кол-во параметров удвоится)?

Стоит ли переместить легенду? Можно ли как-то улучшить соотношение графиков с вертикальной шкалой значений?



Совмещать несколько графиков в общей системе координат можно только тогда, когда системы координат у них действительно совпадают. Иначе графики пересекаются друг с другом, но их пересечения ничего не значат. В вашем случае измеряются пять разных величин и общей является только шкала времени. Давайте разделим графики:

Если нужно сопоставить процессы при работе двух линий, то вот в этом случае уже можно показать их в том же месте — тогда их буквальное сравнение будет иметь физический смысл. Как раз цвета уже не обязательно использовать для кодирования самих величин, потому что они подписаны рядом с графиками.

Интерфейс и информация — дисциплина Школы дизайнеров. Набор открыт. Чем раньше поступите, тем ниже стоимость и выше шанс на бесплатное место.


Поделиться
Отправить

Комментарии


3 июля 2012

Кажется, Илья забыл написать почему он так сжал графики по вертикали. Дело в том, что график должен быть скорее широким, чем высоким. Высота должна быть такой, чтобы склоны «холмов» были примерно под 45˚.
