Здравствуйте, Артём!

Поделитесь советом, как сделать график информативнее?

Была задача создать визуализацию для панели управления: отображать три значения, которые варьируются от 0 до 100, с привязкой к дате. Раздел с результатами тестов — всего лишь часть панели управления. Я выбрал гистограмму как средство отображения, полагаясь на знания из вашего совета и заметки Лебедева.

Проблема, которую я вижу здесь, в том, что я не могу проследить динамику конкретного теста без наведения указателя на одно из значений.


Владислав!

В старом совете о показателях компаний я предлагал использовать наклонные псевдокривые при совмещении нескольких графиков. Соединительные линии в этом случае не отображают промежуточные значения, а просто помогают отличить связанные точки. Кажется, и в вашем случае это пригодится:


При этом я заменил точки значений на сами значения. Это делает их визуально более важными, чем соединительные линии, и, конечно, повышает информативность.

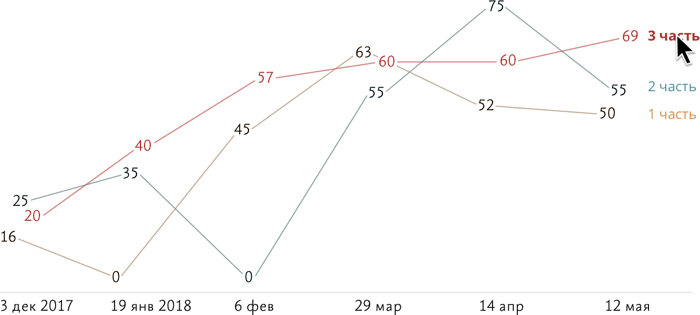

При таком дизайне значения, соответствующие одной дате, могут располагаться на одной вертикали — подписи и соединительные линии помогают отличить их друг от друга. Но конкретно в вашем случае значения образуют смысловой порядок: первая, вторая и третья части тестов. Поэтому, кажется, небольшой сдвиг поможет глазу:



Поделиться
Отправить

Комментарии

Владислав Якимов
22 мая 2018

Мне почему-то в голову сразу пришло сравнение с пробковой доской, на которой гвоздики связаны между собой красными нитками. Прямо как в фильме про детективов :-)

Владислав Якимов
22 мая 2018

Глядя на новое представление, попытался поискать на бумаге другой тип визуализации. Хотел зацепиться за форму, которая появляется, если соединить три точки в группе. Но что-то не удалось отыскать без усложнения. В итоге пришёл к вашему варианту.

Владислав Якимов
22 мая 2018

Я бы добавил цветовое кодирование, чтобы без лишних движений, с одного взгляда можно было определить динамику.

Если это решение покажется спорным, то ради заботы о читателе подписи частей я бы точно вернул:
добавится информативности и наглядности;
увеличится область для попадания.

Владислав Якимов
29 июля 2018

Попробовал добавить надписи к активным столбикам при наведении — стало информативнее. Потом подумал, что будет круто добавить надписи к остальным столбикам. Попробовал снова — стало лучше. Потом убрал плашку с надписью «Часть 3», немного пофантазировал и понял, что в итоге приду к решению, похожему на ваше :-)
