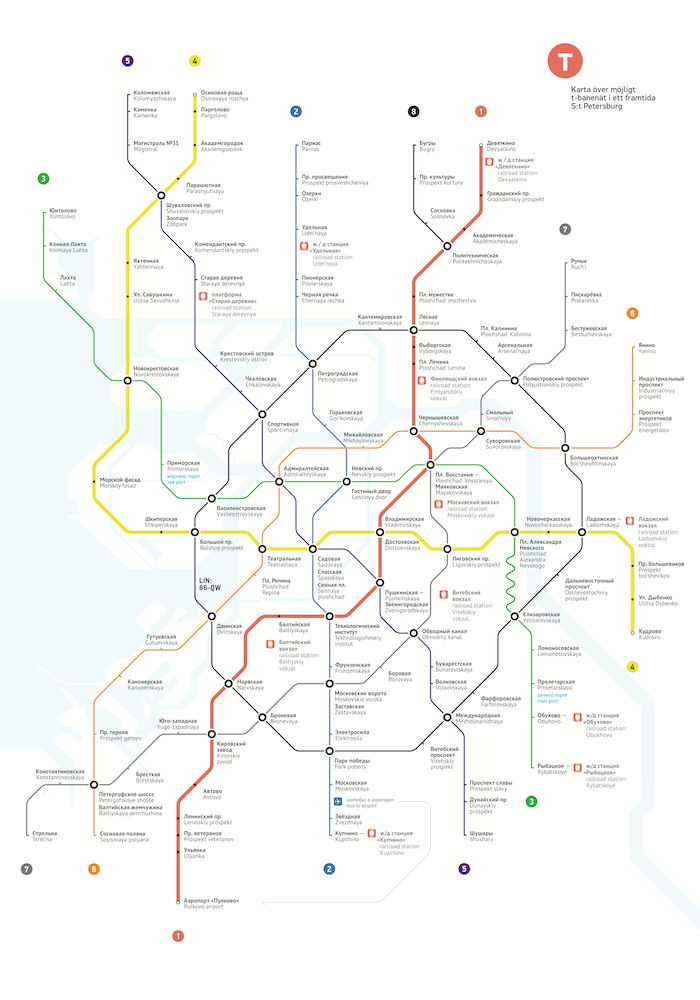

Решил сделать схему линий метрополитена Санкт-Петербурга до 2025 года. Нашёл в интернете план и решил сразу приступить к отрисовке линий, изредка поглядывая на миланскую схему.

Могу с 90%-й вероятностью угадать, с какой стороны в меня полетят первые камни: сочетание цветов (серая и чёрная линии), два типа линий (красная и жёлтая линии выбиваются из общей массы толщиной и собственными обозначением станций — нонсенс с точки зрения навигационного дизайна и инфографики), невнятное обозначение переходов (путь наименьшего сопротивления), расстояние между станциями и текстовые массивы (например, Пушкинская / Звенигородская или Садовая / Спасская / Сенная площадь). Прокомментируйте, пожалуйста, работу с профессиональной точки зрения.

Если с профессиональной точки зрения всё будет очень плохо, то может хотя бы с точки зрения эстетики балл накинете?


Александр, тут всё плохо и в деталях, но главная проблема бросается в глаза до того, как начинаешь вглядываться: ваша схема читается хуже плана, который вы взяли за основу.

Сравните честно сами:

Слева — уродская, но более-менее понятная схема, которая хоть как-то отвечает на вопрос «как будет развиваться метро в ближайшие десять лет». А справа — неведомый арт-объект. География пропала, а ясности не добавилось: линии трудноразличимы, толщины их выглядят случайными, станции вообще не видно, на пересадках неразбериха, какие-то круги и квадраты раскиданы.

Линии непростительно изломаны, ни одна не имеет хоть сколько-нибудь спокойной формы:


Ну что это такое? Почему это не прямая линия-то?

Многие изломы случаются прямо на станциях, что затрудняет скольжение взглядом по линии. Линии зачем-то ещё и рвутся вокруг станций, как будто и без того шума мало. Смысл турбулентности между Площадью Александра Невского и Елизаровской неясен.


Переход от карты к диаграмме имеет смысл, только если он влечёт несомненное прозрение.

Интерфейс и информация — дисциплина Школы дизайнеров. Набор открыт. Чем раньше поступите, тем ниже стоимость и выше шанс на бесплатное место.


Поделиться
Отправить

Комментарии

Роман Буянов
17 марта 2015

Я живу в Питере, при этом с трудом нашел в центре схемы знакомые ветки, не говоря уже о станциях.

Современное Питерское метро состоит из палок, которые даже не обязательно загибать, и этим оно прекрасно. Палки нужно тщательно сохранять.

Виталий Большаков
25 марта 2015

В вашей схеме нет главного — задачи, которую она решала бы.

Я не так давно тоже рисовал схему будущего питерского метро, вот она для сравнения:
http://kejfulla.ru/futurespbmetromap.html.

Делал это просто для кайфа, но вообще ставил 2 задачи:
1. Проверить свою схему современного питерского метро: живучесть трассировки линий, сетки, контуров реки и прочего; проверить насколько её придется «подвигать» в будущем.

2. Добавить «инфографику». Изначально хотелось показать последовательность и время строительства новых линий и станций. Но это оказалось невозможно, потому что планы правительства города меняются каждые несколько лет, сроки строительства не соблюдаются, последовательность строительства меняется. Поэтому достоверно показать можно только текущее состояние: действующие, строящиеся, проектируемые и планируемые линии.

Буду признателен уважаемым советчикам за конструктивную критику и предложения.

Кстати, Александр, а что значит синусоида между ПлАНом и Елизаровской?
