Если дизайн лондонской схемы метро Генри Бека так хорош, то почему нельзя использовать его принципы при создании всех транспортных схем в мире?

Вторая часть


В первой части мы рассмотрели особенности нью-йоркской схемы. Наличие у поездов метро маршрутов, а также особенности местной географии и топонимики сделали там невозможным использование лондонских принципов. Но даже идейно близким к бековской схемам приходится подстраиваться под потребности их городов во многих деталях.

В городах, где направления линий идентифицируются по конечным станциям, есть потребность в их выделении на схеме:

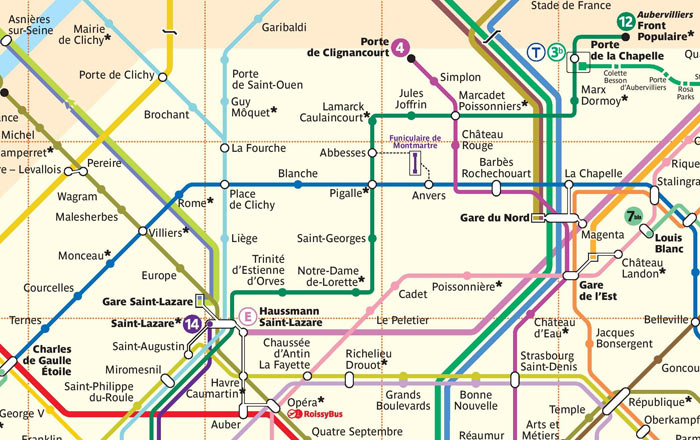

Париж

Барселона

Конечные выделены жирным, снабжены крупными кружками с номерами линий

Конечные подписаны на плашке цвета линии

В Лондоне ничего подобного нет: это не имеет смысла, направления определяются по сторонам света. Если в Москве внедрят ориентацию по конечным (надеюсь, не внедрят), им, скорее всего, тоже не потребуется особое выделение, ведь почти все конечные находятся на краях схемы и прекрасно видны.

В Осло линии метро проходят через центр толстым пучком. Одна из них содержит петлю и проходит многие остановки дважды на своём пути — один раз как 4-я, и ещё один раз как 6-я. Превращение линии из 4-й в 6-ю изображается градиентом:

Осло

Конечные станции как ориентир в метро

Ещё особенность: на станции «Гуллеросен» поезд останавливается только в одном направлении

В Москве своя особенность: в силу исторического кретинизма станции имеют разные названия в зависимости от линий. В Лондоне Беку было достаточно поставить и подписать один кружок на пересечении нескольких линий, а в Москве изображение переходов превращается в отдельную проблему.

Кроме того, в отличие от лондонского или парижского метро, схеме московского приходится дублировать названия латиницей. В результате количество надписей, которые необходимо разместить, вырастает в разы:

Лондон

Москва

Пересекаются 6 линий, достаточно 1 надписи

Пересекаются 4 линии, необходимо 8 надписей

На огромной лондонской схеме нет ни одного пересечения между линиями и названиями станций. Чтобы соблюсти подобное требование в Москве, пришлось бы уменьшить кегль до микроскопического и сильно усложнить геометрию линий. Поэтому Москве приходится иметь отсутствующий на лондонской схеме графический приём для помещения надписи над линией — прозрачную плашку.

Кстати, на оригинальной схеме Бека надписи иногда пересекали линии, в этом случае линии разрывались (см. «Марлибен» слева, «Фаррингдон» справа):

Деление на зоны оплаты (серые облака) появились в Лондоне уже после Бека:

В Москве стоимость проезда не зависит от станций, поэтому такого не надо.

У каждого города и транспортной системы полно особенностей, которые делают невозможным использование общих графических принципов в их схемах. Ещё одно соображение — в следующем совете.
