Евгений Панов
30 июля 2012

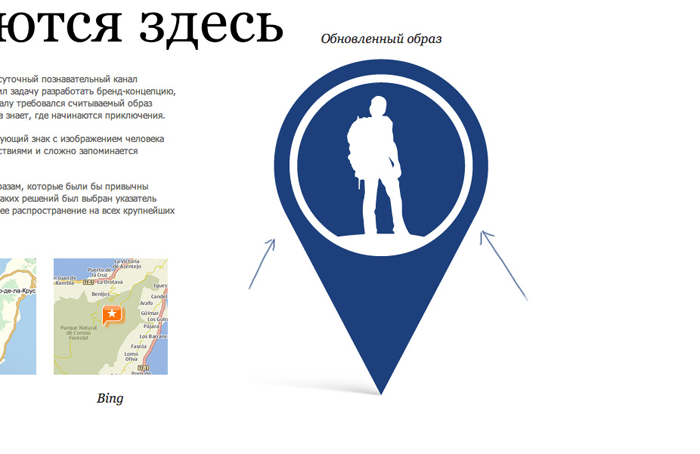

Мне кажется, или данное формообразование имеет дефекты в указанных местах?

Как можно добиться плавного перехода одной формы в другую? Все дело в микромиллиметраже? :-)



Евгений!

Вы совершенно правы. В физическом мире непрерывная линия не может мгновенно перейти от геометрической прямой к правильной окружности. Такую форму нельзя согнуть проволокой, выдуть в стекле, вылепить на гончарном круге, выдавить штампом, написать каллиграфическим пером.

Поэтому совершенно неестественно смотрятся буквы, построенные циркулем:

Шрифт зодчего. Т. И. Куцын. Начертание шрифтов

Настоящие буквы всегда начинают «гнуться» чуть заранее:

Шрифт Траян

Иконка, как и шрифт, должна подчиняться законам природы, чтобы быть приятной глазу. Как и ваша иконка, химическая реторта геометрически представляет собой шар, переходящий в конуc. Однако физически переход одного тела в другое плавный, непрерывный и красивый:


Именно такой её изобразил Герд Арнц на своей пиктограмме:


Этот принцип формообразования применим к любым графическим скруглениям и переходам линий.


Поделиться
Отправить

Комментарии

Валерий Реонов
30 июля 2012

Должно получиться в итоге примерно так: http://thenounproject.com/noun/location/#icon-No1832

Еще бы снизу закруглить острый угол.


30 июля 2012

Валерий, действительно, в природе острых углов быть не может.

Но здесь пипка должна быть острой по конструкции символа, как у любого пузыря или стрелки.

Александр Колодько
11 августа 2012

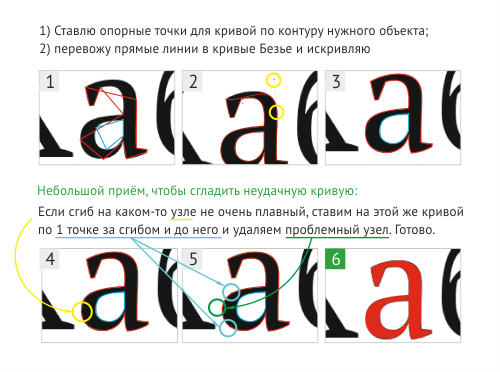

Можно такие кривые плавно скруглять на месте точки соприкосновения: поставить 2 точки до и после «неудачной» точки, а затем проблемную точку удалить. Как-то так (нижняя часть):

Стасис Чепулис
31 августа 2012

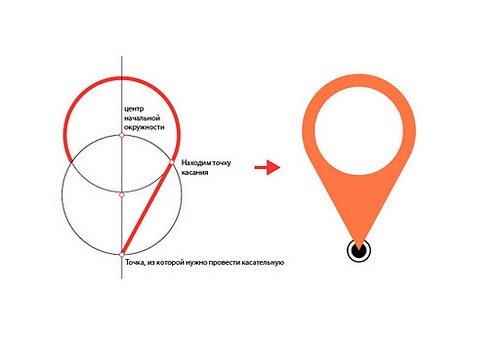

Когда-то откопал картинку в интернете (автора, к сожалению, не помню):
