Эдуард Фомин
15 июля 2013

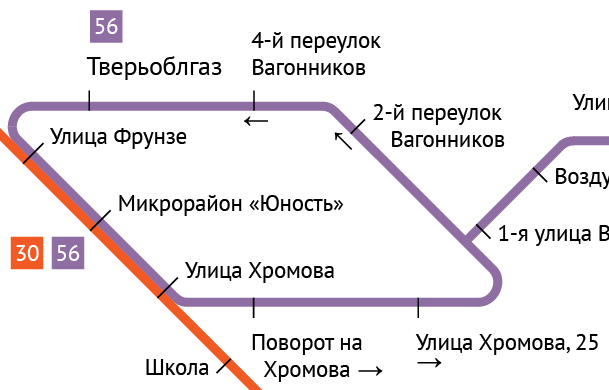

Делаю салонную схему автобусных маршрутов. Как удачнее показать, что на общем с 30-м маршрутом участке от Фрунзе до Хромова у 56-го автобуса движение только в одну сторону?

Ваши стрелочки выглядят посторонним мусором. Почему бы не воспользоваться «британскими» со схемы лондонского метро и дорожных указателей? Заодно поправим интерлиньяж в названиях остановок и расставим их более удачно:

Однако возникает недоразумение в Т-образным перекрёстке. Как распределяются направления? Чтобы не рисовать лишних стрелочек, разделите направления пластикой:

Исправим возникшую неравномерность «британских стрелочек»:

На челябинской троллейбусной схеме остановки обозначены чёрными рисками, охватывающими толстенные пучки по пять-десять линий:


Традиционные лондонские пеньки и пересадочные блямбы смотрелись бы гротескно. Но риски в стиле челябинской схемы должны быть у вас гораздо тоньше для графической чистоты:

Если же на вашей схеме нет такой сложной кабельной разводки, ничто не мешает вернуться к классике:

Поделиться
Отправить

Комментарии
Александр Зайцев
15 июля 2013

На последнем варианте с пеньками имеет смысл подвинуть названия остановок ближе к пенькам и согласовать все расстояния, чтобы было нагляднее и аккуратнее.

Пеньки — отличный способ отображения остановок, но с ними может быть плохо, если на схеме есть односторонние остановки. Лучшая альтернатива, что я нашёл — кружочки внутри, как на схеме будущего Миннеаполиса и Сент-Пола (http://mappingtwincities.tumblr.com/…here-future-minneapolis-st-paul-transit (http://mappingtwincities.tumblr.com/post/49034542628/its-here-future-minneapolis-st-paul-transit) ). С кружками будет сложнее укомплектовать названия остановок, но если постараться, может получиться хорошо.
Кирилл Негода
16 июля 2013

Очень трудно судить по такому маленькому изображению. Опубликуйте, пожалуйста, схему полностью. Пускай она сырая, но сразу можно будет судить о дизайне в целом.
Кирилл Негода
6 августа 2013

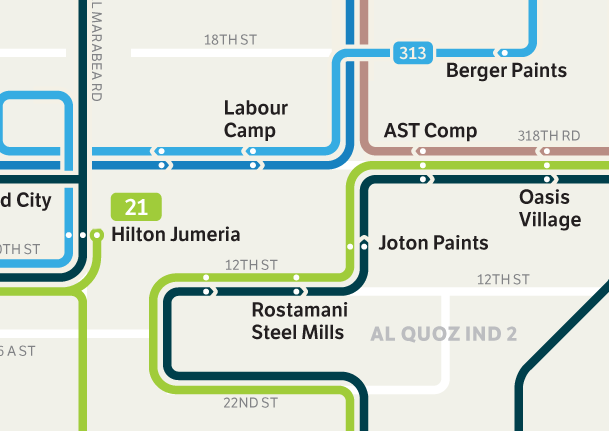

Черные насечки выглядят наклееными. В качестве компромисса, посмотрите на вариант с кружочками и стрелками внутри линий. Оба элемента покрашены в цвет фона и поэтому визуально не выделяются. Учтите, что линии ва данном случае должны быть достаточно жирными (3-4 пункта).
Алекс Цех
27 августа 2014

Приветствую! Где можно посмотреть результат вашей работы? В данный момент занимаюсь такой схемой в своем городе. В некоторых местах у меня, как в Челябинской версии, по 5-6 линий в одном направлении. Как можно это упростить?
