Марченко Александр
10 марта 2008

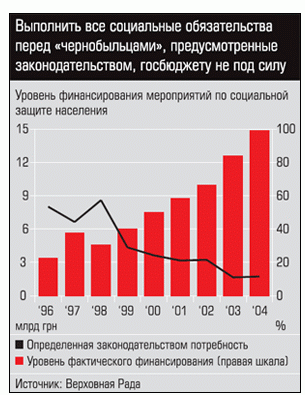

Журнал Эксперт очень любит делать такие иллюстрации. Это правильно или нет?



Зачем один график изображен в виде ярко-красных столбиков, а другой — в виде тоненькой псевдокривой? Только чтобы выделить относительный рост финансирования — это пример манипуляции. Видимо, исходный график был нарисован в Раде именно так, потому что его оптимистичный вид противоречит экcпертовской надписи на черном фоне.

Где что? Это наихудшая компоновка графиков

Небрежность

Вроде бы в 2004 году два миллиарда гривен, определенные законодательством, профинансированы на 100%. Как это соотнести с надписью на черной плашке?
Неудачное расположение %
Подписи располагаются одна под другой, а соответствующие им оси — слева и справа. Прямо как в классическом примере о ручках на газовой плите. Обратите внимание на беспомощную приписку: (правая шкала)

Эксперту стоило «по-честному» перерисовать этот график, чтобы проиллюстрировать свои утверждения. Если показать те же самые данные на общей абсолютной шкале, то картина сразу проясняется:

Фактическое финансирование не росло, а оставалось на одном уровне и даже снижалось.
