Евгений Волков
3 июля 2011

Андрей, здраствуйте!

Скажите, что в реализации этого лого можно ещё подтянуть? Что не так с тенью? Блики в порядке?

Спасибо.



Евгений!

Позволю себе ответить на ваш вопрос, поскольку он связан, скорее, с технической графикой. Замечу мимоходом, что, на мой взгляд, эта иллюстрация скорее призвана стать иконкой, нежели логотипом.

По общему освещению разночтений нет (за исключением небольших разногласий на колпачке с ластиком). Начнём с чего-нибудь, зацепимся и пойдём последовательно по элементам.

Например, с падающей тенью почти всё прекрасно. Но хочется немного усилить её в начале падения ближе к центральной оси и высветлить края. Так мы подчеркнём конусность носика карандаша. Для этого выделяем инструментом «лассо» и кистью с прозрачностью 20% затемняем начало тени.

Иструментом «блюр» немного размоем полученную тень и высветлим её.

Добавим рефлекс от белого фона и усилим блик на колпачке.

Сразу поправим падающую тень на ящике. Сейчас она аморфна и не имеет геометрии. Создадим выделение инструментом «лассо» и кистью нарисуем тень. Потом останется её немного разблюрить.

Добавляем резкость названию на карандаше. Вытравим надпись «Drawer» через каналы. После накладываем ее чёрную и белую (со сдвигом) поверх изображения, в режиме «оверлей».

Усиливаем желобки на колпачке. В тенях они должны быть сильнее выражены, чем в освещаемой зоне. Создаём полуокружности и накладываем их белым и чёрным со сдвигом в режиме «оверлей».

Добавляем дереву структуры. Например, инструментом «линия» делаем хаотические штрихи, потом размываем их по форме предмета инструментом «моушенблюр». И, переведя этот слой в режим «оверлей», создаём на нём маску и кистью вытираем ненужные места, добиваясь приятного эффекта.

Дальше усилим фактуру дерева на заточенном носике карандаша. Для этого перейдём в каналы, сдублируем самый контрастный из всех и вытянем фактуру дерева на поверхность.

Далее создаём из канала выделение, переходим в новый слой и заливаем его чёрным. После накладываем в режиме «оверлей» поверх изображения. То же самое проделываем ещё раз, но заливаем выделение белым цветом и накладываем со сдвигом.

Грифель тоже «провалился», поэтому стоит придать ему немного светотени и добавить фактуры.

Дальше вытираем по маске всё ненужное, оставляя нужное количество фактуры только на носике карандаша.

Теперь нужно усилить контраст граней. Выделяем первую грань (самую освещённую) и делаем светлее.

После чего переходим ко второй грани. Здесь будьте внимательны. В связи с особенностями нашего зрительного восприятия, наш мозг усилиивает контраст на границе граней. Поэтому мы должны это сделать, хотя, казалось бы, это противоречит освещённости предмета. На рисунке я покажу это утрировано.

Не забываем обозначить блики на гранях. Они рисуются инструментом «линия». Грани карандаша, как правило, не острые, а немного покатые. Поэтому их нужно немного размыть. И вытереть в маске места менее освещённые. То же самое делаем с ящиком.

Сейчас немного поправим рефлексы и блики на колпачке карандаша — так, чтобы они больше соответствовали освещению объекта.

Теперь следует поправить все побившиеся линии (когда возникают ступеньки). Делается это старым проверенным «михайловским» способом. У нас есть «лесенка». Воспользуемся инструментом «линия» с прозрачностью 20-30%. Накладываем линию цвета обекта на грань, немного заступая на фон. Потом кладеём линию цвета фона, немного заступая на объект. И так за два-три прохода добиваемся гладкого алиасинга.

Шарпим.

Накладываем цветовой рефлекс от карандаша на фон. Я показал утрированно, в финале его нужно будет ослабить. Да, совсем забыл поправить тень на ручке ящика и придать ей объём :-). Исправился.

В итоге получаем более сочный результат.

P. S.
Это был воскресный совет о техническом дизайне и графике. Хотите узнать всё о композиции, светотени, пикселях, ретуши и карамелизации микроволновок? Присылайте вопросы.

Поделиться
Отправить

Комментарии

Иван Титов
3 июля 2011

Андрей, потрясающее внимание к деталям, спасибо за урок.

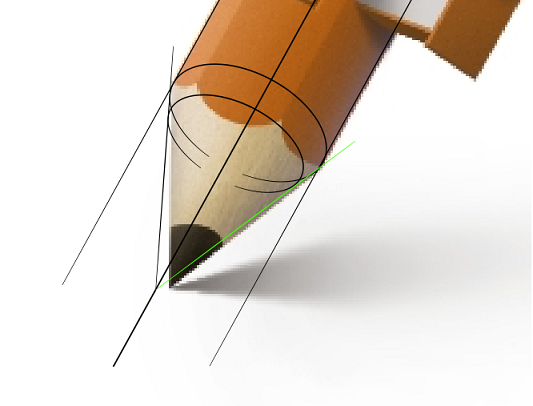

Интересно, обратили ли вы внимание на заточку карандаша: как будто грифель смещён относительно оси карандаша (сравните дуги у грифеля и у металлического держателя ластика). Это может быть сделано, чтобы приблизить картинку к реальности, но тогда вместе с этим нужно «подпортить» идеальную конусоподобную заточку.

Валерий Попов
3 июля 2011

Кажется, будто линия, по которой сточен лак, намекает на то, что карандаш плоский.

Милош Стеванович
3 июля 2011

Оси бросаются в глаза, также линия заточки плосковата. Спасибо Андрею за мастер-класс!

Александр Янкин
23 августа 2011

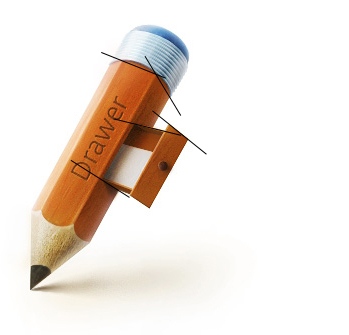

Мне кажется, перспектива ящика отличается от грани карандаша.
