Николай Товеровский
26 ноября 2007

Здравствуйте!

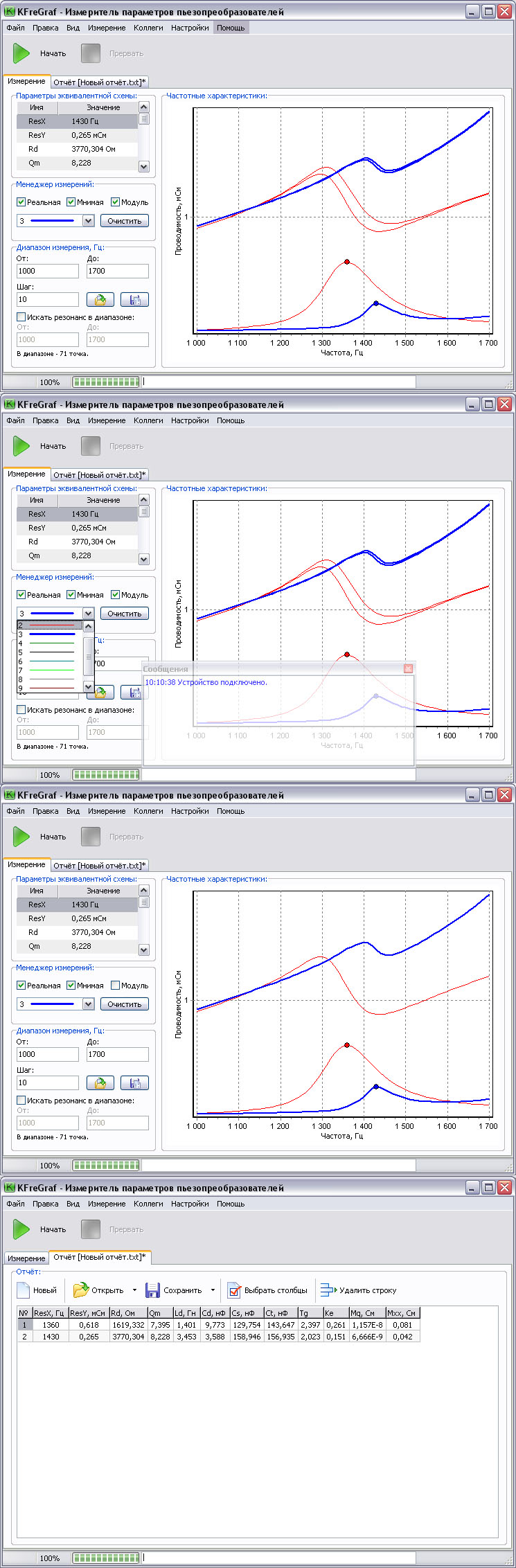

Представляю на суд интерфейс программы.

Программа предназначена для изменения параметров пьезопреобразователей.

Пользователь работает с программой так: подключает к устройству преобразователь, задает желаемый диапазон измерения и шаг, нажимает «Начать», программа проводит измерение и выводит результаты.

Каждое измерение — это набор из трех графиков и список параметров эквивалентной схемы. Три графика – это реальная часть, мнимая часть и модуль проводимости. График каждого измерения отличается цветом, а внутри измерения графики можно отличить только по форме. Кроме того, можно скрыть любой из трех видов графиков.

По поводу графиков я уже получал советы от Артема.

Пользователь может переключаться между проделанными измерениями либо кликнув на график, либо выбрав график в менеджере измерений.

Кроме того, каждое проделанное измерение преобразуется в строчку отчета. Отчеты бывают большие. В отчете можно скрыть некоторый столбцы (как в Windows Media Player).

Хотелось бы услышать предложения по улучшению интерфейса. Особенно менеджера измерений и формы задания диапазона.

Николай, вы пишете:

«Пользователь работает с программой так: подключает к устройству преобразователь, задает желаемый диапазон измерения и шаг, нажимает „Начать“, программа проводит измерение и выводит результаты».

Вот как при этом будет переключаться внимание пользователя в левой колонке:

Лучше расположить основные элементы в порядке использования или их логического соподчинения.

Задавать диапазон с помощью двух полей обычно крайне неудобно: часто возникает необходимость целиком сдвинуть его чуть вправо или влево. Странно не воспользоваться для этого шкалой в правой части окна. Так выглядит аналогичный интерфейс в программе НТ- МДТ:


Отчет выглядит сомнительно. Если это документ для людей, я бы предпочел увидеть что-то более аккуратное и читабельное. Вероятно, в сопровождении полученного графика и сведений об условиях измерения.

Есть что улучшить по мелочам: удалить двоеточия в названиях групп (и полей, заодно), убрать чересполосицу в списке параметров, дать группе с графиком одно название «Проводимость, мСм» вместо пары из неинформативного заголовка «Частотные характеристики» и вертикального текста рядом с графиком.

Поделиться
Отправить

Комментарии

26 ноября 2007

Артем, вы пишете:

«Вот как при этом будет переключаться внимание пользователя в левой колонке:»
Благодарю за совет, даже не догадался проанализировать эту последовательность.

«Задавать диапазон с помощью двух полей обычно крайне неудобно: часто возникает необходимость целиком сдвинуть его чуть вправо или влево.»
Идея хорошая, я ее уже давно взял на заметку, увидев гугль финансы
http://finance.google.com/finance?q=.DJI%20.IXIC%20.INX, но реализовать ее не так то просто.

«Лучше расположить основные элементы в порядке использования или их логического соподчинения.
Так выглядит аналогичный интерфейс в программе НТ-МДТ»
Тут есть разница, дело в том, что в программе НТ-МДТ показанное окно вспомогательное. На таких окнах кнопки действий (OK, Отмена) как раз и располагаются снизу, а у меня главное окно. По моему мнению, кнопка «Измерить» снизу, а не на панели инструментов (aka ToolBar), собьет пользователя с толку.

«Есть что улучшить по мелочам: удалить двоеточия в названиях групп (и полей, заодно)»
С группами согласен, раньше в XP был такой гайдлайн. Сейчас посмотрел — нет.
А вот с полями так нельзя, дело в том, что программа для Windows и надо следовать стандартам:
http://msdn2.microsoft.com/en-us/library/aa511274.aspx

«Убрать чересполосицу в списке параметров, дать группе с графиком одно название «Проводимость, мСм» вместо пары из неинформативного заголовка «Частотные характеристики» и вертикального текста рядом с
графиком»
Дело в том, что в программе есть возможность изменить единицы измерения по оси Y, Проводимость, мСм -> Сопротивление, Ом.

«Отчет выглядит сомнительно. Если это документ для людей,»
Да для людей

«Я бы предпочел увидеть что-то более аккуратное и читабельное. Вероятно, в сопровождении полученного графика и сведений об условиях измерения.»
Например… :)
Александр Каленюк
27 ноября 2007

Стандарты нужны, чтобы не делать заведомо глупых вещей, а не для того, чтобы оправдывать вещи излишние и неуместные. Именно поэтому в приведенном источнике нет ни слова про двоеточия.

Ну и, кроме того, программы пишутся не для операционных систем, а для людей. Причем, для людей конкретных, а не людей вообще. Если непонятно, где ставить какую-либо кнопку, проще всего взять живого человека, посадить за программу и проверить, где он будет ее в первую очередь искать. Возможно, в тулбаре, но обычно тулбар нужен, чтобы делать легкодоступными наиболее частоупотребимые функции программы. Это механизм упрощения интерфейса, а не его исключительная часть. В том случае, когда у программы две функции, есть ли необходимость в упрощении?
Иван Григорьев
28 ноября 2007

Кнопки «Начать» и «Прервать» вынесены за пределы левой колонки с параметрами. Благодаря тому, что размер этих кнопок большой (что правильно), над графиком образовалось такое же большое пустое поле.

А нужна ли доступность кнопок «Начать» и «Прервать», когда открыта закладка «Отчет»?

Может быть, поместить эти кнопки в закладку «Измерение»? В этом случае можно избавиться от ненужного поля сверху в пользу размера графика, например.

Кстати, лично мне представляется, что кнопки «Начать» и «Прервать» лучше всего будет расположить внизу столбца «Измерение».
Юрий Солоницын
28 ноября 2007

Не совсем понятно, что за кнопки находятся рядом с полем для ввода значения шага измерений. Наверное, «Открыть» и «Сохранить», но что именно?

Если они относятся к результатам измерений в целом, а не к предустановленным значениям параметров, то им как раз на панели инструментов самое место.

28 ноября 2007

Иван Григорьев, вы писали:
«А нужна ли доступность кнопок „Начать“ и „Прервать“, когда открыта закладка „Отчет“»?

Может быть, поместить эти кнопки в закладку „Измерение“? В этом случае можно избавиться от ненужного поля сверху в пользу размера графика, например.»

По идее, нажать их можно при любой открытой закладке. К тому же, в момент разработки неизвестно, будет ли вообще закладка с отчетами или какие-либо другие — это плагины.



Юрий Солоницын, вы писали:
«Не совсем понятно, что за кнопки находятся рядом с полем для ввода значения шага измерений. Наверное, „Открыть“ и „Сохранить“, но что именно?»

Эти кнопки для сохранения и загрузки диапазонов. То есть ввел частоты, шаг и сохранил.

А потом можно их загрузить.


P. S. Никак не могу себя переломить, что внизу кнопки — это удобнее. А куда тулбар тогда? Как-то странно. Хоть бы один пример похожего окна увидеть. Пример Артема, по моему мнению, не годится — там диалог.
Иван Григорьев
30 ноября 2007

Когда я вижу подобные программы, у меня первая ассоциация с железным прибором, осциллографом, мультиметром и т. д. А там все органы управления либо по бокам экрана, либо снизу. Мне кажется, что если программа для техников, работающих в том числе и с железом, то расположение этих двух кнопок внизу будет им, так сказать, ассоциативно близко.
Юрий Солоницын
30 ноября 2007

Правильно уже говорили — панель инструментов нужна для того, чтобы по меню не рыть часто используемые функции. В MS Office она очень наглядно работает — можно любую команду кнопкой представить по желанию.

И в MS Office использование панели полностью оправдано — там почти весь экран отдан под документ. В браузерах то же самое…

А в вашем случае в окне уже есть большая панель с элементами управления. Так что еще одну заводить незачем. Лично я поставил бы ПОД полями ввода параметров измерений большую кнопку «Начать», чтобы мышью не целиться, и рядом поменьше кнопку «Остановить».

Насчет сохранения диапазона — может сделать для выбора предустановленных значений список прямо в основном окне, а рядом кнопку «Сохранить» (как в настройках схемы оформления Windows, например).

P. S. Пока писал про панели инструментов, подумал — а, может, перенести все элементы управления, которых не так и много, на горизонтальную панель в верхней части окна? Тогда под графики места склад освободится.
