Алексей Беликов
25 июня 2009

Артем, добрый день!

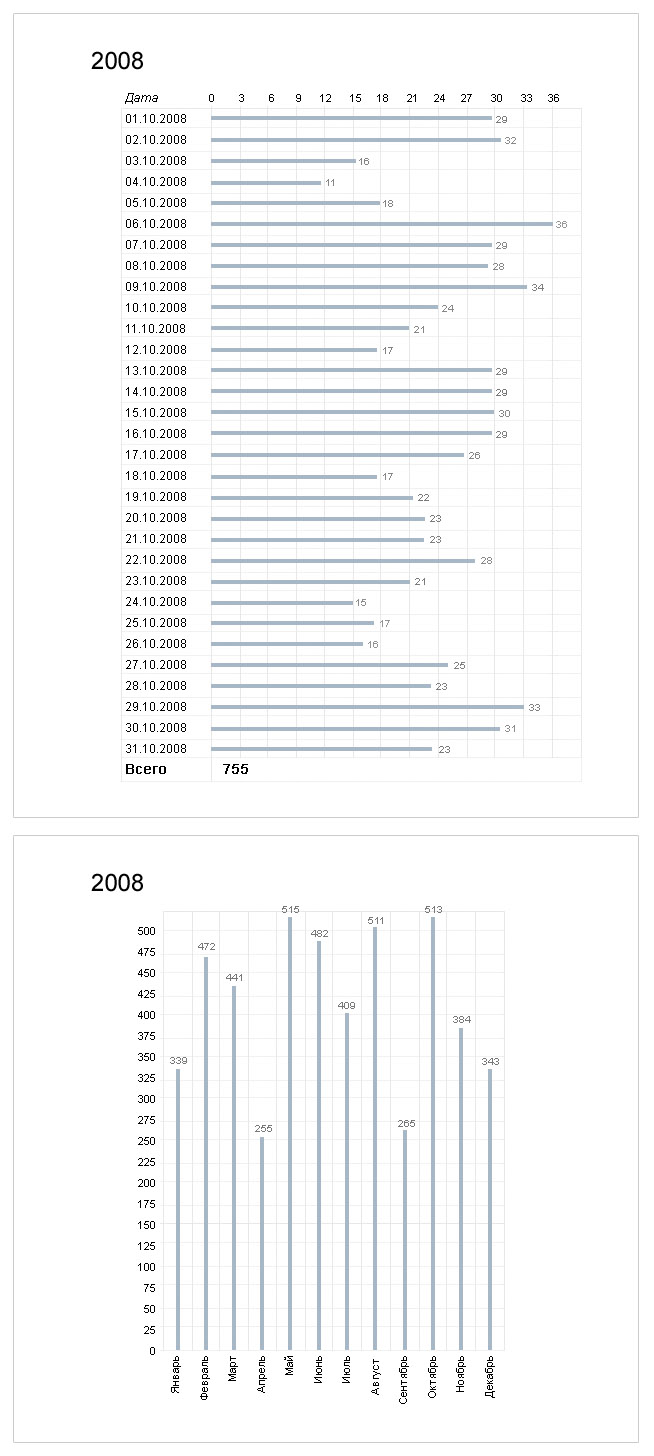

Сделал два графика посещаемости (только уникальные айпишники): на месяц (с днями) и год (с месяцами). Числовые данные и в том, и в другом случае в зависимости от максимального посещения автоматически варьируются.

Скажите, всё ли сделано правильно?



Нехорошо, что меняется ориентация графика при смене масштаба.

Нет смысла в подписанных осях и сетке, раз все значения уже указаны на столбиках.

Слово «дата» в первом графике выглядит заголовком к горизонтальному ряду чисел; повторы месяца и года избыточны.

Вертикальный текст на втором графике неоправдан. Он почти всегда неоправдан на графиках.

И самое главное: резкие скачки и перепады на обоих графиках нужно успокоить, раз в пять уменьшив ширину и высоту соответственно.


Поделиться
Отправить

Комментарии

Анатолий Rr Буров
25 июня 2009

А еле заметные изменения в высоте строк на первом графике — случайность? И то, что данные различаются (на втором графике в октябре было 513 уникальных)?

На первом графике стоит выделить границы недель. А на втором подписать, что такое страшное произошло в апреле и сентябре.

И, на мой взгляд, столбики должны начинаться с минимального (или ближайшего к нему красивого) числа, а не с нуля. Площадь второго графика уменьшится почти вдвое, если подрезать «забор» снизу.

Михаил Едошин
25 июня 2009

> И самое главное: резкие скачки и перепады на обоих графиках нужно успокоить, раз в пять уменьшив ширину и высоту соответственно.

Вообще надо не просто уменьшать, а стараться привести средний наклон линии, соединяющей соседние значения, к наиболее «информативному» углу в 45°. В первом графике с этим вроде бы все нормально, а второй неплохо бы поджать по вертикали. Но это хорошо, когда график статичный, а тут графики динамические и разброс значений заранее неизвестен… надо либо вычислять пропорции динамически, либо не знаю :)

Руслан Худяков
25 июня 2009

Данные ведь дискретные выборки, так и показать их нужно соответственно.

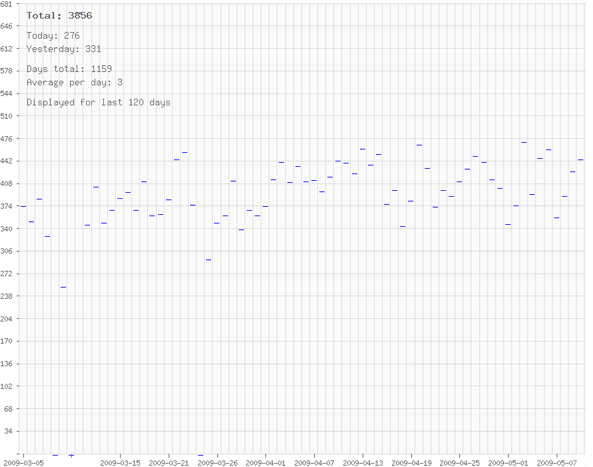

Вот как делал для себя —

Женя Софронов
26 июня 2009

Если первую диаграмму развернуть и уменьшить размер столбиков в несколько раз, она будет и легче читаться, и занимать меньше места. К тому же таким образом исчезнут повторяющиеся «.10.2008».

Ни в коем случае нельзя (как советует Анатолий) обрезать столбцы снизу. Высота столбца должна быть пропорциональна количеству посещений, чтобы можно было оценить глазами, что происходит на диаграмме.

Разбиение сетки по 3 — не очень хорошо. Человеку легче осознать десятки (или пятёрки хотя бы).

Круто было бы объединить обе эти диаграммы, чтобы сразу было понятно, интересна ли динамика месяца. Например, сделать подобную второй — годовой — диаграмме, а вниз — под месяцы — опускать миниатюрные диаграммы месяцев: по пикселю или два на день (или наоборот — пустить эти миниатюрные диаграммы месяцев вверх, на большие) в том же вертикальном масштабе.
