Это иллюстрация в книгу. Что с ней можно сделать?

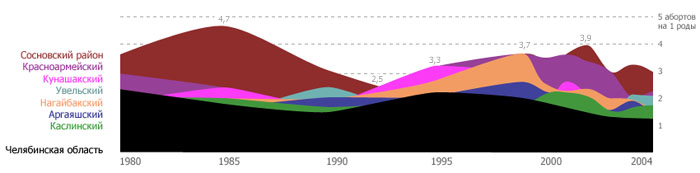

Самое невнятное в этой иллюстрации — произвольные искажения времени. Длинный спад среднего числа абортов в Челябинской области на самом деле занимает меньше половины общего периода.

После восстановления масштаба времени я бы применил те же приемы, что и в совете о графике выплат страховых компаний.

Кроме того, я бы более подробно показал ситуацию каждые пять лет (возможно, будет полезно вместо двухтысячного показать послекризисный 99-й).

Итак,


Кое-какие пояснения:

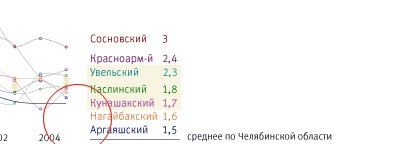

Получились этакие текстовые бокс-плоты (ящики с усами, как подсказывает Роман Добровенский), только вместо медианы обозначено примерное положение среднего значения. А конкретную строку со значением медианы можно просто выделить жирным.

Поделиться
Отправить

Комментарии

Денис Братчук
31 июля 2008

Иллюстрация с акцентом на области-лидеры.


31 июля 2008

Артем!
Ух ты, класс. Только, может, растянуть по вертикали, чтобы точки совпадали с надписями? Иначе получается странно — в конце черная полоса обрывается. Да и видно будет лучше.

Ну и еще, подписать, что черное — это середина, прямо на графике.


31 июля 2008

Николай, тогда все скачки графика будут выглядеть одинаково резкими.

Здесь я исходил из правила 45°: масштаб на глаз выбирается так, чтобы «средний уклон» был в районе 45°, тогда прекрасно видны отклонения в обе стороны.

Денис Братчук
31 июля 2008

Насколько я знаю, в Челябинской области два десятка районов, поэтому, скорее всего, на иллюстрации показаны лишь районы с наибольшим количеством абортов.

Если так, то цветом на графике выделена «средняя половина верхней трети», т. е. некоторое довольно искусственное значение, совершенно не связанное с медианой и не несущее определенной информационной нагрузки.

Аксенов Степан
2 августа 2008

На каком основании вы строите такие гладкие графики? У вас всего 11 точек для каждого. Не говоря о том, что у числа абортов на одни роды нет непрерывной зависимости от времени. Учитывая природу данных, здесь может быть только гистограмма. Сейчас соединительные линии, скорее, обманывают читателя.


4 августа 2008

Степан!
Как автор статьи, ругающей псевдокривые (http://artgorbunov.ru/bb/information/pseudo/), я должен перед вами оправдаться.

Я считаю (и написал об этом в последнем абзаце статьи), что существует, как минимум, один случай, когда псевдокривые оправданы: если нужно отличить точки одного эксперимента от другого. Повышение информационной плотности перекрывает, на мой взляд, все минусы.

Здесь псевдокривые используются как идентификаторы, а не графики. А сглаживание помогает отследить глазом продолжение за счет отсутствия изломов. Особенно хорошо это работает в точках пересечения.

Наверно, об этом имеет смысл явно написать рядом с диаграммой.

Саша Сергеев
7 августа 2008

Мне кажется, что таблица с внутренними кривыми лучше бы отразила результат, притом в абсолютных значениях количества абортов.

http://www.edwardtufte.com/bboard/q-and-a-fetch-msg?msg_id=0000Jr

Либо, если на графиках так отображать, то лучше уж двойная sparkline аборты/роды для каждого из районов. Полученный от деления результат интересен только для статистики, которой хотят показать «нужный» результат.
