Им Евгений
29 декабря 2008

Здравствуйте, уважаемые сотрудники студии.

Так как я не являюсь дизайнером или специалистом по графическому интерфейсу, то у меня возник вопрос: «Корректно ли я предоставляю пользователю информацию?».

Ставилась задача: предоставить пользователю простой и понятный интерфейс для создания/ редактирования интеллектуальной маршрутизации вызова (IP-телефония).

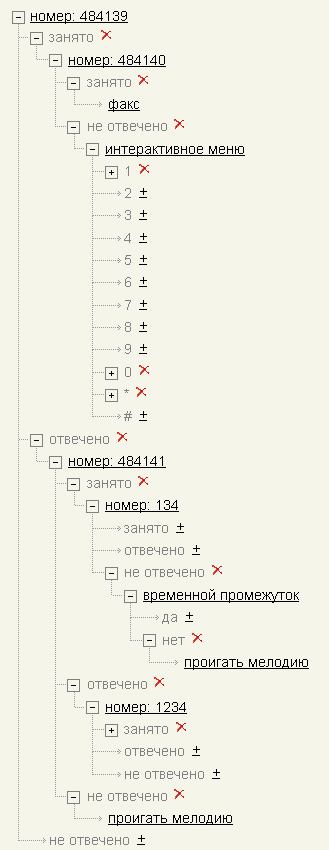

Мое решение: так как маршрутизация представляет собой дерево, то и было решено мною предоставлять пользователю профиль маршрутизации в виде древовидной структуры в веб-интерфейсе, сохраняя состояние дерева.

  • Не вдаваясь в подробности, постараюсь донести главную идею: существуют «кирпичики», благодаря которым пользователь задает необходимый алгоритм обработки входящих вызовов:
  • «номер» — переадресовывает вызов на указанный пользователем телефонный номер. Имеет три выхода: «занято», «отвечено» и «не отвечено».
  • «интерактивное голосовое меню» (IVR) — пользователь задает звуковой файл, в котором указываются возможные варианты дальнейших действий (тональный набор).
  • И т. д.

При клике по «кирпичику» открывается окно, в котором можно произвести редактирование свойств элемента, при клике по «+» можно добавить «кирпичик», a при клике по красному крестику происходит удаление «кирпичика» (вершины дерева).

Понимаю, что не существует идеального решения, осуществленное мною мне показалось оптимальным. Буду благодарен за конструктивную критику с вашей стороны.



Несмотря на то что вы использовали элементы максимально прямолинейно, они путаются друг с другом. Я бы избавился от следующих непредвиденных сочетаний:

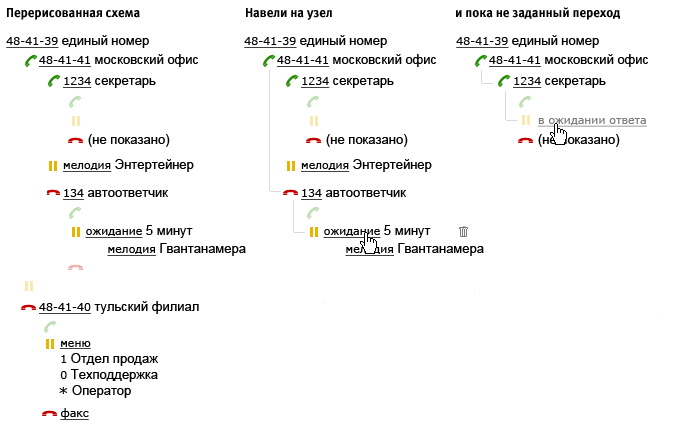

Ваша схема слишком «размазана» в пространстве и малоинформативна. Глаз спотыкается обо всякие античеловечные 3 ±, да ±, не отвечено ×. Стоит снабдить каждую строку человеческим комментарием.

Мусор из управляющих элементов легко скрывается — нужная иконка появится при наведении на узел.

Схема сокращается в два раза, если состояние («занято») и соответствующий обработчик («номер: 134») объединить в одной строке.

«Не отвечено» — некорректное название, его стоит заменить на «в ожидании ответа» (если я правильно понял суть). В интерфейсе ряд «отвечено», «в ожидании», «занято» вполне можно представить зеленой, желтой и красной иконками.

Кстати, вероятно, нет интерфейса хуже голосового меню: ты уже все понял, но вынужден дожидаться, пока робот дочитает до следующего пункта. Или ждешь, пока назовут цифру. Это удручающая иллюстрация разницы между пропускной способностью речи и чтения, слуха и зрения.


Поделиться
Отправить

Комментарии

Ярослав Ерёменко
29 декабря 2008

Артем, вам не кажется, что для обозначения ожидания логичнее использовать символ паузы?

Павел Власов
30 декабря 2008

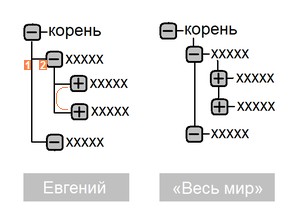

Евгений, у вас дерево неправильное. Если и показывать соединения, я бы показал их так, как это принято в мире: потомки насаживаются на общую вертикальную линию. У вас же они имеют мало общего и, чтобы вычислить наследование, нужно пройти глазами немалый маршрут (по контуру буквы «С»).

К тому же, в вашей схеме у каждого элемента по два начала (точки 1 и 2), что мешает считывать горизонтальное смещение каждого элемента. При стандартном подходе эти точки объединены в одну.

Павел Гришин
31 декабря 2008

Знак паузы ||, по моему мнению, «останавливает» процесс до действия воспроизведения, думаю, логичнее использовать что-то вроде музыкальной паузы, но ее, наверное, мало кто знает :-)

Денис Братчук
3 января 2009

Не стоит использовать музыкальную нотацию, т. к. может возникнуть нежелательная ассоциация «решетка — диез».

Виктор Никитин
21 мая 2012

По-моему, главная ошибка этого интерфейса в том, что маршрутизация вовсе не древовидна. И решение в лоб, путём оптимизации визуального восприятия, даёт лишь слабое улучшение. Древовидность снижает понимание реальной картины маршрутизации и сильно ограничивает её возможности.

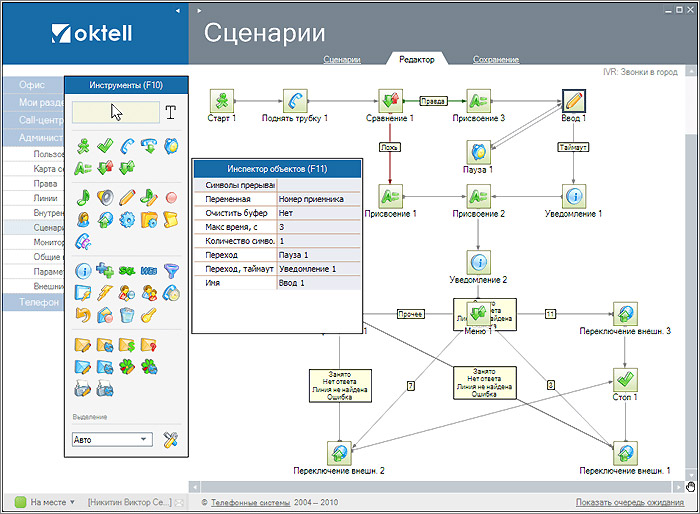

Вот, например, как это сделано в другом продукте:
