Ольга Решетникова
28 сентября 2009

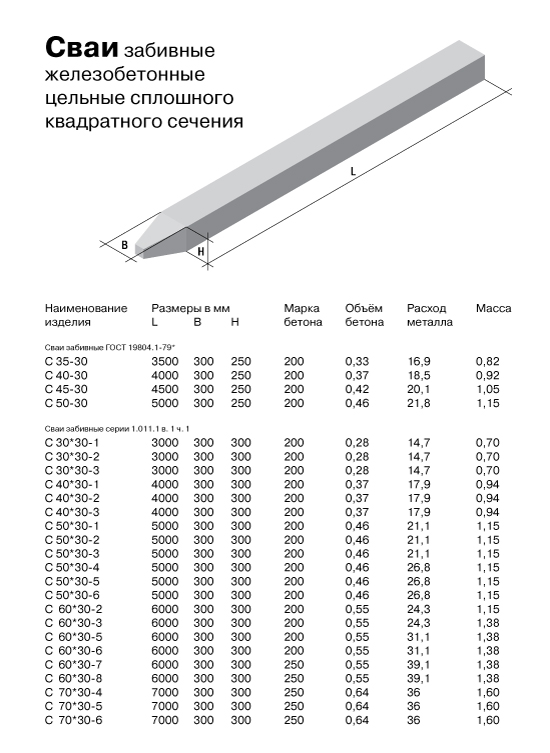

Артём, здравствуйте!

Почти уговорила заказчика, что текст без таблицы будет читаться лучше.

Спасибо за ваши советы! P. S. Сдаю макет 28 сентября.



Вы, наверное, имеете в виду, что таблица без прографки будет читаться лучше.

Поставьте колонки ближе друг к другу, а строки — дальше. Тогда глазу станет проще удержать горизонталь.

А в таблице — прямоугольного.

На мой вкус, слишком много пересечений. Я бы кое-где обрезал «концы струн».

Что такое B? Я думал, либо L×W×H, либо Д×Ш×В.

Отделите шапочку
и укажите единицы измерения.

Уберите «Сваи забивные», оставьте серию. Заголовки групп я бы делал одним кеглем с данными, но полужирным.

Повторные данные выведите в заголовках групп.


Поделиться
Отправить

Комментарии

Владимир Сыроежкин
28 сентября 2009

Каталог строительных изделий, думаю, по логике и своему назначению должен быть выполнен по правилам строительного черчения. Я говорю о размерах. Возможно, вы хотели сделать их с архитектурными засечками в), тогда они должны выглядеть так, как на рисунке.

И ещё. Лично мне, как проектировщику, будут более полезными чертежи изделий со всеми видами и размерами, чем аксонометрия, так как я и так смогу представить их в объёме.

Саша Сергеев
28 сентября 2009

Ещё я бы размеры разбил бы на «длину» и «сечение».

Руслан Худяков
28 сентября 2009

Решил проверить себя, справился?

Антон Шеин
28 сентября 2009

Сваи, отличающиеся только типом армирования (последняя цифра в группе), имеют одни и те же показатели в таблице. Хочется их сгруппировать.

Виктор Глушенков
28 сентября 2009

В таблице меня смущают одинаковые строки, различающиеся только наименованием изделия. Возможно, в таблице не хватает параметра, по которому они отличаются? Если этого параметра не требуется, может, объединить такие строки в одну? Кстати, хотелось посоветоваться, насколько актуален широко использовавшийся (при наборе на печатной машинке особенно) способ, когда повторяющиеся данные заменяют правой кавычкой-ёлочкой?

Второе, что смущает, но понятно, что это уже не к автору таблицы: в различных наименованиях по-разному формируется цифровая часть — в первой группе длина и ширина через тире, во второй через звёздочку.

Обозначение ширины и высоты я бы поставил у соответствующих сторон тупого конца сваи, тогда выносные линии не потребовались бы совсем.


28 сентября 2009

Начиная с «С 60*30-2» после «С» стоит два пробела. Из-за этого колонка выглядит рваной.

Илья Яковлев
28 сентября 2009

Ольга, наверное, мой «совет» уже не успел, но всё-таки. Может, лучше набрать заголовок не так ровно, но осмысленнее? Например:
«Сваи забивные
железобетонные цельные
сплошного квадратного сечения».

Мне кажется, так будет лучше читаться.

Женя Бакст
29 сентября 2009

L-B-H это, наверное, Länge-Breite-Höhe.

Ольга Решетникова
28 сентября 2009

Артём, спасибо! Утром приняли дизайн, осталось ещё 50 таких листовок сверстать.

Как вынести повторные данные в заголовок группы? Я понимаю, что это нужно сделать, а как — не имею представления.

B — breadth. Именно так мне сказали на предприятии. Уговорю на L×W×H.

Виктор Глушенков
29 сентября 2009

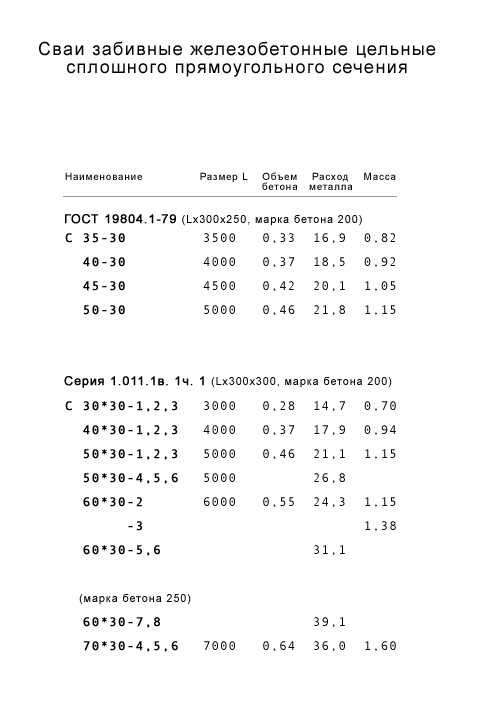

Ольга, попытку вынести повторяющиеся для всех строк группы значения в заголовок продемонстрировал Руслан. Обратимся к приведённой им таблице:
1) Возможно, шрифт у заголовка и у наименования немного различается, возможно, существует почти невидимый моему глазу отступ наименования вправо, но на мой взгляд, заголовок и наименования выглядят равновесными, особенно это заметно на второй группе. Эффект усиливается тем, что вы не повторяете букву «С» в наименовании после первой строки, отчего все остальные строки кажутся подчинёнными ей.

2) Размер L? Длина, наверное.

3) По-прежнему отсутствуют единицы измерения.

4) Вместо «Lx300x300» в заголовках групп я бы оставил: «сечение 300х300 мм».

5) Не будут ли восприниматься наименования типа «С 30*30-1,2,3» как одно? С какой стороны ни посмотри, есть возражения такому решению. Если наименования являются общепринятыми в индустрии, то лучше, если глазом можно будет найти его целиком, а не конструировать в голове. Если наименования устанавливаются заводом, то принцип кодирования может быть не сразу понятен (опять размышления). Как вариант, придать им хотя бы вид окончания: «С 30*30-1, -2, -3».

6) Непоследовательно используется приём «то же» (в данном случае — пустое место). В строке «50*30-4,5,6» то же значение длины, что и в предыдущей.

7) Само решение использовать дырки для повторяющихся значений не лучшее. Первоначально воспринимается как «нет данных». Особенно тяжело даётся строка «60*30-7,8», где нужно подняться высоко вверх к ячейке аж другой подгруппы.

8) На уровне подзаголовка «(марка бетона 250)» других подзаголовков нет. Тогда надо было по марке бетона выделять подгруппы.

9) Я бы перепроверил заголовок второй группы. Есть подозрение, что в шифре нормативного документа как-то хаотично проставлены пробелы.


В целом таблица выглядит несколько рваной, хотя исходным данным это не присуще.

А вообще, мне кажется, мы, советчики, как-то невнимательно отнеслись к наименованию изделия, где половина данных строки уже зашифрована.
