Коля
12 мая 2008

Здравствуйте, Артем!

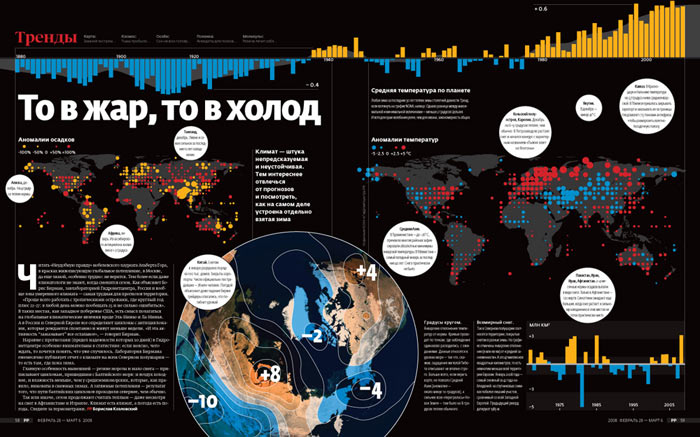

Я делаю инфографику для «Русского Репортера». Насколько удачно получилась эта карта? Что можно было бы улучшить?

Спасибо.



Черный фон — слишком эффектный прием для представления научной и научно-популярной информации. Он годится для леденцовых иконок Айфона, но не для насыщенных карт и графиков.

Даже если инфографика рассказывает об открытии новых звезд, можно обойтись без черного фона. Галилей прекрасно обходился:

Разворот, посвященный Плеядам.
Галилео Галилей. Звездный вестник. Венеция, 1610

В наше время примером хорошего вкуса и аналитического подхода служит, например, испанская школа новостной графики. В этом я убеждаюсь с каждым новым рокпортовским сборником Best of Newspaper Design.

Разворот Эль Мундо, рассказывающий о теракте в Мадриде:

Эль Мундо, 12.03.2004.
Пример из этой и других испанских газет показаны
в статье «Инфографика: что такое и с чем ее едят?» в журнале «Как»
Вернемся к вашей работе. Первым делом я бы избавился от белых круглых плашек с текстом. Они не несут ни художественной, ни информационной идеи, а выглядят, как случайные дыры на полосе.

Дальше я бы взглянул на карты аномалий осадков и температур. Совершенно неуместно смотрится растровая сетка — очевидно ведь, что экстремальные данные собираются из конкретных географических точек, а не попиксельно. Гораздо интереснее увидеть, где именно зафиксированы самая низкая температура или самые сильные осадки. Но огромные кружки закрывают карту.

На мой взгляд, лучше использовать подписи с названиями населенных пунктов и конкретными значениями температуры, а точки выделять не размером, а тоном: чем экстремальнее, тем контрастнее точка. Возможно, с небольшим «свечением» вокруг.


Поделиться
Отправить

Комментарии

Виталий Ким
13 мая 2008

Такой черный фон в издании с большим тиражом — это еще и необоснованно затратный прием.

Антон Голубь
13 мая 2008

Поскольку «амплитудно-частотная характеристика» сверху не имеет вертикальной оси (−0,4, +0,6 — не считается), по которой бы можно было определять значение, то столбцы — лишь декоративный прием. Хотя, кажется, тренд на фоне несет большую смысловую нагрузку и позволяет оценить общую динамику — его и надо показывать. Годы (?) в этом случае стоит выделить крупнее.

Если бы обе карты были выполнены в одном масштабе, то их было бы проще сопоставлять.

В целом считаю, что подобные данные лучше отображать в режиме «было/стало». Взять за основу 60, 70, 80-й, построить на карте мира поля температур. Также поступить с интенсивностью осадков. И все повторить для наших дней. Особо примечательные районы, как уже отметил А. Г., дополнять названиями мест и конкретными значениями величин, причем желательно, на всех картах. Расположить табличкой. Масштаб карт можно смело убавить.

Аномалия — отклонение от нормы. Если климат — «штука непредсказуемая и неустойчивая», то сравнивать в общем-то не с чем. Если есть с чем — покажите. Лучше на манер «должно быть» и «как есть».
